  架空輸電線路基本知識（五）導線及架空地線-導線

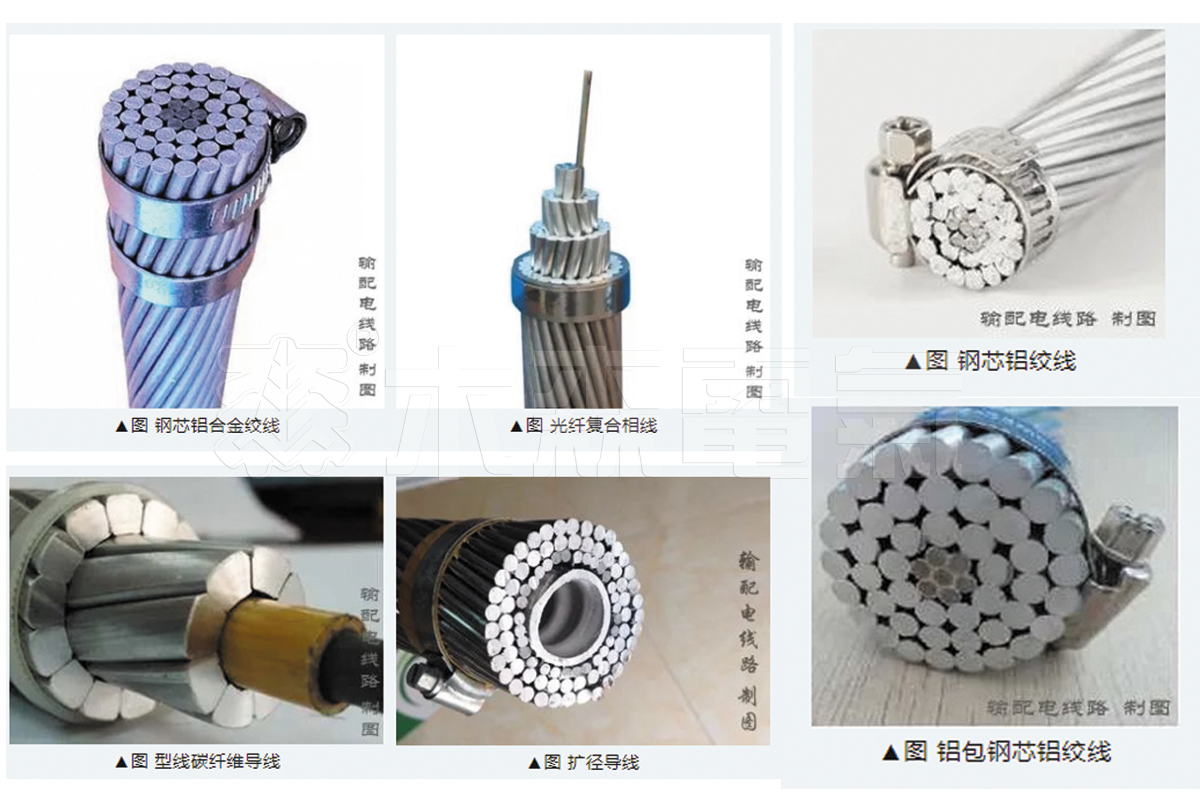

  導線是架空輸電線路用來傳輸電流，擔任輸送電能的作用。導線應具有良好的導電性能及滿足電磁環境要求；較高的機械、疲勞強度和耐振性能；較小的溫度伸長系數；一定的耐化學腐蝕性能力。導線一般采用鋼芯鋁絞線、鋁包鋼芯鋁絞線、鋼芯鋁合金絞線、光纖復合相線（簡稱OPPC）及其相應加強與防腐型等。OPPC光纜具有相線和通信的雙重功能。除此外還有鋁合金芯鋁絞線、鋁包鋼芯耐熱鋁合金絞線、 鋁合金絞線及碳纖維導線等。

  導線按其形狀分為圓線同心與型線同心導線。 架空輸電線路一般每相采用單導線，但在110kV及以上線路中，為提高輸送容量，減少線路電抗和電暈，每相采用分裂導線。分裂導線一般分二分裂、三分裂、四分裂、六分裂、八分裂、十分裂等。

  架空輸電線路基本知識（五）導線及架空地線-架空地線




  架空地線（簡稱地線，又稱為避雷線）位于導線的上方，架設在桿塔的頂部。主要功能是防止雷電直擊導線，從而減少雷電對電力系統的危害。

  架空地線要求機械強度高、耐振、耐腐蝕，并具有一定的導電性和足夠的熱穩定性。架空地線一般采用鍍鋅鋼絞線、鋁包鋼絞線及光纖復合架空地線（簡稱OPGW）等。OPGW光纜的作用是防雷和通信。


  架空地線主要功能和作用：
  （1）防雷保護：防止雷電直接擊中導線，從而減少雷電對電力系統的危害。雷電通常會選擇電阻更小、距離更近的路徑進行放電，因此，架空地線作為直接與大地連通的導線，能夠吸引雷電并將其引入大地，從而保護導線不受或少受雷電直擊。
  （2）分流作用：當雷擊桿塔時，雷電流可以通過架空地線分流一部分，從而降低塔頂電位。這樣，即使雷擊發生，也能減少其對輸電線路的影響，降低停電的風險。通過分流，架空地線能夠降低流經桿塔的雷電流，從而降低塔頂?shù)碾娢唬岣呔€路的耐雷水平。
  （3）耦合作用：通過導線與地線間的耦合作用，可以減小線路絕緣子的電壓。這種耦合作用有助于降低線路絕緣子上的電壓，從而減少線路絕緣子閃絡的風險。
  （4）屏蔽作用：架空地線還能對導線產生屏蔽效應，降低導線上的感應過電壓。這有助于保護導線免受電磁干擾和其他外部因素的影響。


  架空地線一般都是通過桿塔逐基直接接地，但有時也采用所謂“絕緣地線”，即采用帶有放電間隙的絕緣子把地線與桿塔絕緣起來，雷擊時，利用間隙放電引雷電流入地，這樣做對防雷作用影響不大，可以利用它作載流線，用于地線熔冰，作為載波通道，在線路檢修時，而且還可以作為電動機電源，同時“絕緣地線”可以減少地線中由感應電流而引起的附加電能損耗。

  按防雷要求，架空地線可設一根或兩根，它與導線形成一定的保護角和線間距離。架空地線對導線的保護效果，除了與可靠的接地有關外，主要還與架空地線對導線的保護角有關。
