35kV祁家灣變電站斷路器及電流互感器試驗

責任編輯：艾幕森 人氣： 發表時間：2024-09-11 16:05:18

•       35kV祁家灣變電站位于湖北省武漢市黃陂區祁家灣鎮，祁家灣變電站主要負責將上級電網輸送來的電能進行降壓處理，然后輸送到祁家灣鎮及周邊地區的用戶端。項目名稱為35kV祁家灣變電站更換一臺斷路器，1組電流互感器，試驗項目包括開關特性、回路電阻、絕緣電阻、交流耐壓、互感器特性、變比、直阻等，旨在通過全面檢查和測試，及時發現并處理潛在的安全隱患。
         6月6日，我公司運維部分試驗人員出發武漢市黃陂區祁家灣鎮，為 35kV祁家灣變電站斷路器工地進行為期1天的電氣試驗。



         試驗項目名稱：35kV祁家灣變電站斷路器、電流互感器電氣試驗。
         試驗內容包括：1臺35kV斷路器、1組35kV電流互感器包括開關特性、回路電阻、絕緣電阻、交流耐壓、互感器特性、變比、直阻等
         試驗開始前，我公司制定了詳細的斷路器寄互感器試驗方案，明確了試驗的目標、范圍、方法以及所需設備和人員等。


     35kV祁家灣變電站斷路器電氣試驗是一個復雜且重要的過程，它旨在確保變電站中的斷路器能夠安全、可靠地運行。電氣試驗的主要目的是檢查35kV祁家灣變電站中斷路器的電氣性能、絕緣強度以及操作機構的工作狀態，確保其在正常和異常條件下都能正確、迅速地切斷或閉合電路，從而保護電網和電力設備的安全。



        35kV祁家灣變電站斷路器試驗嚴格按照流程進行：
      1. 絕緣電阻測試，測試對象：斷路器的絕緣拉桿、分合閘線圈等部件。測試方法：使用兆歐表進行測量，確保設備處于非帶電狀態。

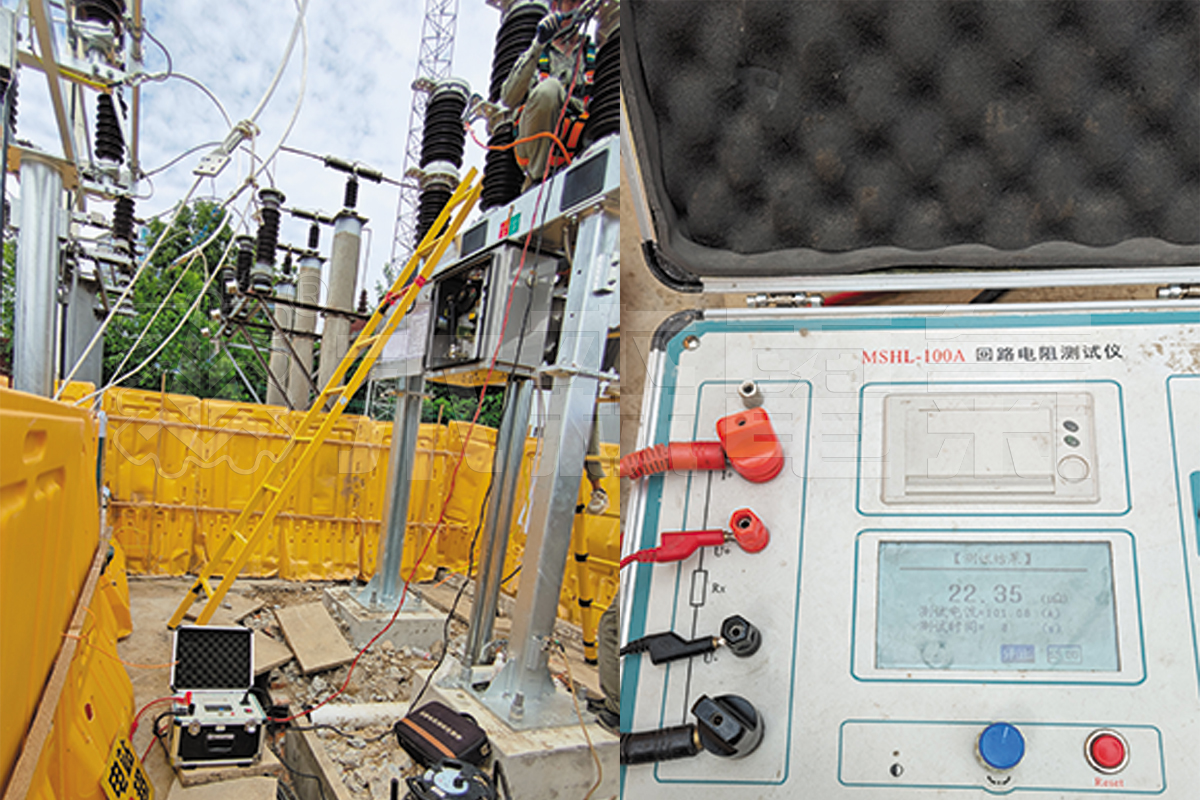

      2. 回路電阻測試，測試對象：斷路器的導電回路。測試方法：使用回路電阻測試儀進行測量。
      3. 耐壓試驗測試目的：檢驗斷路器在承受規定電壓下的絕緣性能。測試方法：使用耐壓試驗裝置對斷路器進行加壓，觀察是否有擊穿或閃絡現象。
      4. 分合閘時間及速度測試測試方法：使用專門的測試儀器記錄斷路器的分合閘時間及速度。

         在測試過程中，注意觀察并記錄試驗數據。試驗后處理：斷開試驗電源，放電并接地。拆除自裝的接地短路線，并對被試設備進行檢查和清理現場。整理試驗數據，編寫試驗報告。經過緊張而有序的試驗工作，運維人員成功完成了的斷路器試驗。試驗結果顯示各項指標均符合相關標準和要求，未發現明顯的安全隱患。運維人員認真仔細完成各項試驗，不懼高溫，得到風電場工作人員的稱贊與認可。



  試驗設備清單
  序號	設備名稱	設備型號	數量	備注
  1	直流電阻測試儀	MS-520S	1套
  2	絕緣電阻測試儀	MS-3216A	1臺
  3	回路電阻測試儀	MSHL-100A	1臺
  4	開關特性測試儀	MSGK-E	1套
  5	試驗變壓器	YDQ-10kVA/100kV	1套
  6	變頻互感器綜合特性測試儀	MS-601G	1套
