?木森試驗設備助力國電投沙洋馬良光伏電站全面調試

責任編輯： 人氣： 發表時間：2025-09-24 08:53:17

•

  國家電投集團沙洋馬良200MW漁光互補光伏電站是湖北省荊門市的重點綠色能源項目，對優化區域能源結構、促進綠色發展具有重要意義。項目本期建設2臺主變壓器（110kV/50000kVA、110kV/63000kVA各一臺），其投運前的各項電氣試驗是確保電站長期安全、穩定運行的關鍵環節。

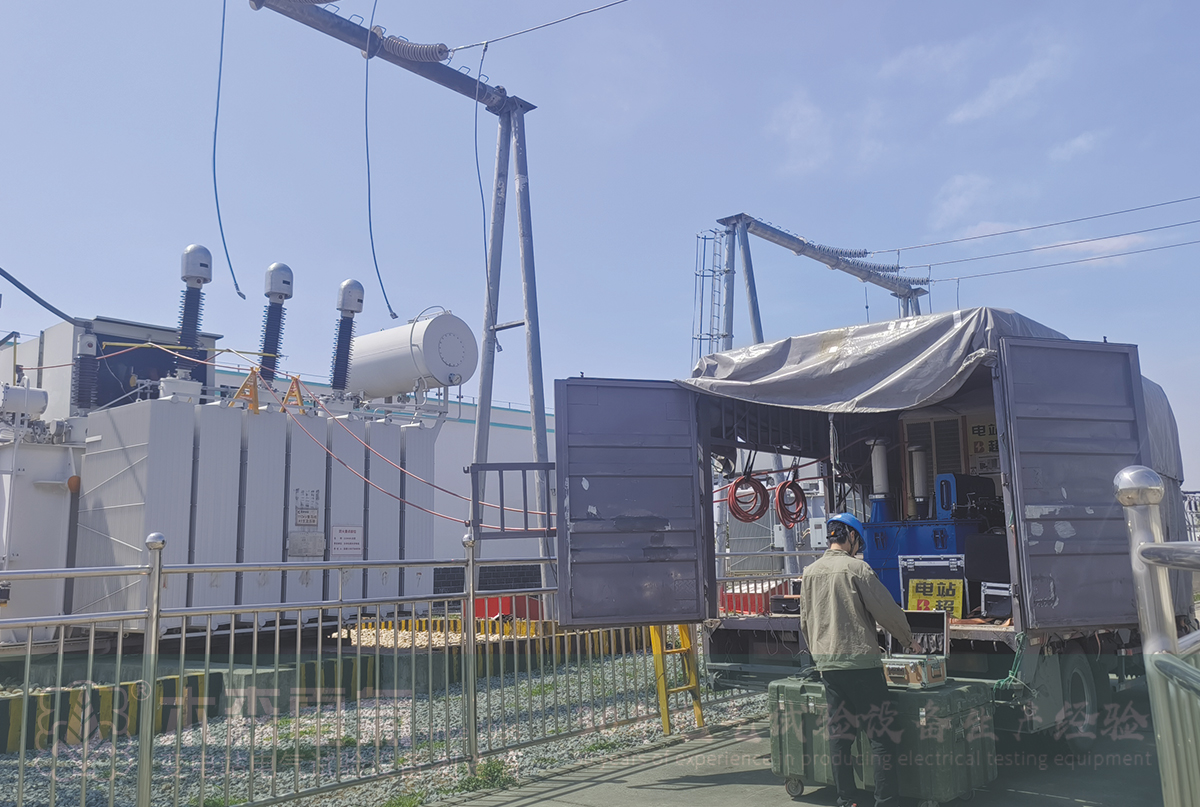

  受客戶委托，木森電氣（??武漢木森電氣有限公司??）專業技術服務團隊攜自主研發的??MSXB(WJ)-300KVA變壓器感應耐壓試驗系統??、??MSBR-II 變壓器繞組變形測試儀??、??MS-103 變壓器短路阻抗測試儀??等核心設備，赴現場承擔了本次全面而嚴格的調試試驗工作。




  本次試驗任務重、標準高，主要包含兩大核心部分：

  1.??主變壓器特殊試驗??：包括??感應耐壓及局部放電測量??、??繞組變形測試??、??短路阻抗測試??。這些試驗是檢驗主變絕緣性能、機械強度和抗短路能力的最重要手段，尤其是感應耐壓試驗，需產生數倍于額定電壓的試驗電壓，對設備輸出能力和穩定性是極大考驗。
  2.?全站二次保護系統校驗??：對線路保護、母線保護、主變保護、開關柜保護等裝置進行全面的功能驗證，確保在電網發生故障時，保護系統能準確、快速地動作，隔離故障點，保障主設備及電網安全。

  面對挑戰，木森電氣設備展現了其出色的性能和高可靠性：

  1.MSXB(WJ)-300KVA 感應耐壓試驗系統??：
  •??應用??：用于對兩臺110kV主變進行感應耐壓試驗。該設備采用多節式組合設計，現場組裝靈活便捷。
  •??表現??：設備輸出穩定，頻率可在100-300Hz范圍內平滑調節，輕松達到2倍頻、150Hz或更高頻率的試驗要求，有效避免了鐵芯飽和。在長達1小時的耐壓過程中，電壓輸出平穩，波形純凈，完全滿足試驗規程要求，順利通過考核，驗證了主變絕緣強度的完好性。
  2.??MSBR-II 變壓器繞組變形測試儀??：
  •??應用??：在耐壓試驗前后，分別對主變繞組進行掃描，通過頻率響應分析法（FRA）判斷繞組在運輸、安裝及耐壓沖擊后是否發生肉眼不可見的形變。
  •??表現??：該儀器抗干擾能力強，現場測試重復性好，圖譜曲線一致性高。測試結果顯示，兩臺主變繞組的頻響圖譜與出廠圖譜及耐壓前后圖譜吻合度極高，相關系數均優于判定標準，清晰表明繞組無任何變形，機械狀態良好。


  3.??MS-103 變壓器短路阻抗測試儀??：
  •??應用??：測量主變在短路狀態下的阻抗值，與出廠值對比，是診斷繞組位移和變形的重要輔助手段。
  •??表現??：儀器操作智能化，一鍵自動計算并對比誤差。測試數據表明，現場短路阻抗值與出廠銘牌值偏差遠小于國家標準要求的±2%，再次從另一個維度印證了主變繞組結構的完整性。
  4.??二次保護調試??：木森團隊使用其全套繼電保護測試儀，對所有保護裝置進行了精細的“體檢”，包括開關量傳動、模擬故障量加量等，確保了整個保護系統的正確性和可靠性。



  本次現場試驗取得了圓滿成功：

  •??高效完成??：所有試驗項目均按計劃高效完成，數據準確可靠，兩臺主變及全站保護系統均一次性通過考核。
  •??設備卓越??：MSXB系列感應耐壓系統??、??MSBR-II繞組變形測試儀??等設備以穩定的性能、簡便的操作和精準的數據輸出，贏得了現場運維及調試單位專家的一致好評?？蛻籼貏e指出，木森設備“??功率足、穩定性好、數據專業，大大提高了調試效率和質量??”。
  •??專業團隊??：技術服務團隊展現出的專業素養、嚴謹作風和解決問題的能力，給客戶留下了深刻印象。

  木森電氣試驗設備在國家電投沙洋馬良光伏電站的成功應用，再次證明了其產品在電力試驗領域的領先地位與可靠性。木森電氣不僅是高品質電力試驗設備的制造商，更是為客戶提供??現場試驗解決方案??的值得信賴的合作伙伴。

  此次合作為沙洋馬良光伏電站的順利并網及長期期安全運行奠定了堅實的基礎，也為木森電氣在新能源發電領域，特別是大型光伏電站的調試服務業績寫下了濃墨重彩的一筆。
