廣西資源縣陽火坪風電場220kV主變-GIS耐壓局放試驗

責任編輯：艾幕森 人氣： 發表時間：2024-07-13 16:34:55

•         廣西資源陽火坪風電場工程位于廣西壯族自治區桂林市資源縣西部，場區分為東西兩塊區域，總面積約34km²,海拔高度在920m~1610m之間。陽火坪風電場工程設計總裝機規模為200MW。工程新建一座220kV升壓站，升壓站呈不規則形態布置，升壓站圍墻內用地面積為10718.00m²。此次試驗內容為2臺220kV 100MVA主變壓器交流耐壓、感應耐壓及局放測量，220kV 5個間隔 GIS交流耐壓及局放測量。6月21日，我公司運維6名試驗人員出發廣西桂林，為廣西資源陽火坪風電場工程進行為期4天的220kV主變-GIS耐壓局放試驗。



         試驗項目名稱：廣西桂林市資源縣陽火坪火電場。
         試驗內容包括：2臺220kV 100MW主變感應耐壓及局放、交流耐壓；220kV GIS 4個間隔耐壓及局放
         試驗開始前，我公司制定了詳細的變電站預防性試驗方案，明確了試驗的目標、范圍、方法以及所需設備和人員等。
         6月22日正式開始變電站預防性試驗，我司在負責人的安排下分成3個小組每個小組2人，分別對2臺220kV變壓器感應耐壓局放、4個220kV間隔GIS耐壓局放進行試驗。

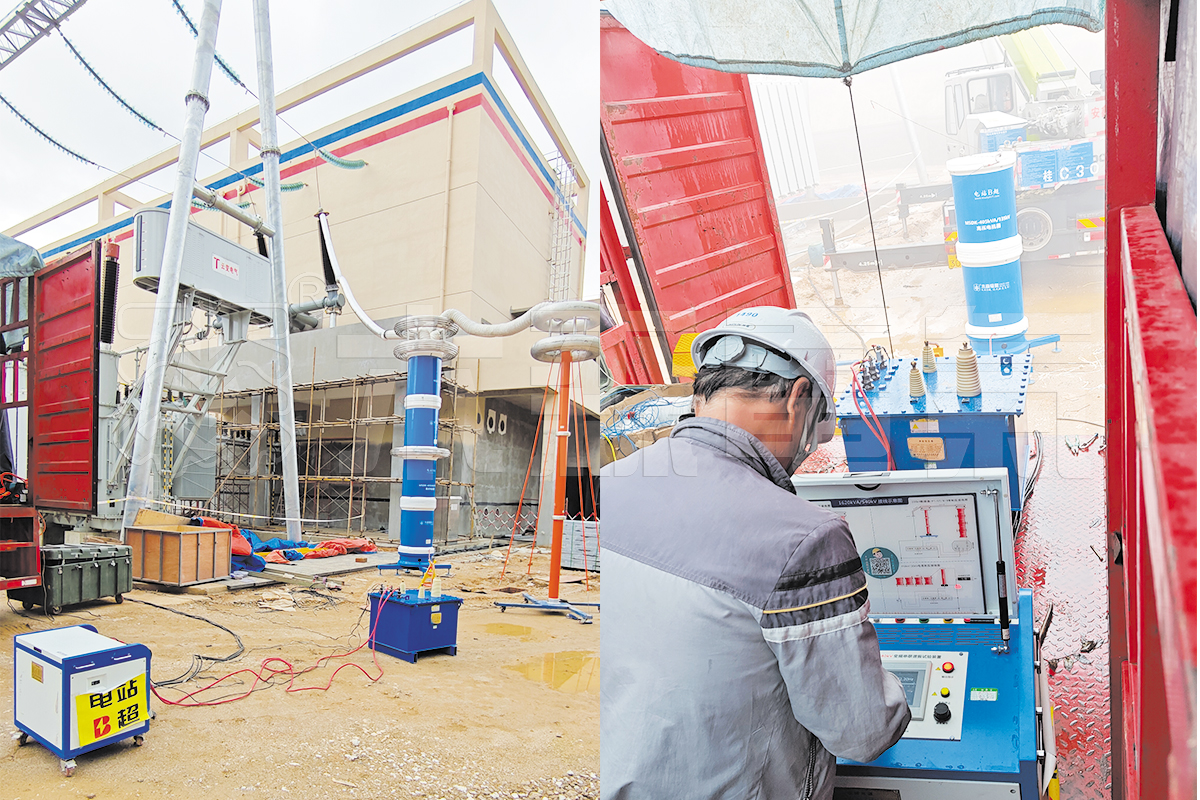

         GIS交流耐壓，使用MSXB-1620kVA/540變頻串聯諧振試驗裝置。根據《DL/T 555-2004氣體絕緣金屬封閉開關設備現場耐壓及絕緣試驗導則》，試驗電壓分為3個階段，分別為145kV 5分鐘，252kV 3分鐘，368kV 1分鐘，分相試驗，經過緊張而有序的試驗工作，運維人員成功完成了的局放試驗。試驗結果顯示各項指標均符合相關標準和要求，未發現明顯的安全隱患。運維人員認真仔細完成各項試驗，不懼高溫，得到風電場工作人員的稱贊與認可。

  風電場220kV主變-GIS耐壓局放試驗設備包括：


  試驗設備清單
  序號	設備名稱	設備型號	數量	備注
  1	絕緣電阻測試儀	MS-3216A	1套
  2	變頻串聯諧振試驗裝置	MSXB-(f)-1620kVA/540kV	1套
  3	局部放電測試儀	MS-3001B	1套
  4	變壓器感應耐壓局放試驗系統	MSXB(WJ)-300kW	1套
