木森電氣電纜故障測試儀山東菏經典案例

責任編輯： 人氣： 發表時間：2019-01-14 16:50:23

•         木森電氣電纜故障測試儀山東菏經典案例，木森運維于2018年3月14日，電纜故障檢測地址山東菏澤，故障屬性有低阻故障和高阻故障，故障點10kV變壓器和井口開關處。

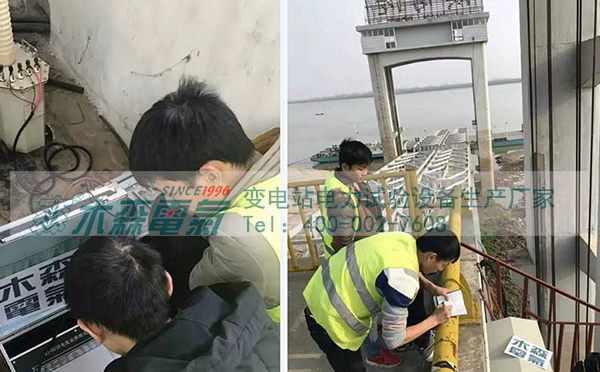

          2018年03月4日8:00，武漢市木森電氣有限公司李工，攜帶MS-108D電纜故障測試裝置（全套），到達本次電纜故障檢測事故現場：山東菏澤曹縣古營集。

          李工首先與電纜故障檢測事故現場負責人李經理簡單交流后，然后與本配電線段管工技術侯工對接。10:49李工完成本次《山東菏澤電纜故障檢測方案》，并將《山東菏澤電纜故障檢測方案》與現場段管工技術侯工詳細講解。
          《山東菏澤電纜故障檢測方案》電纜故障檢測報告描述摘要如下：
          1#故障點：
          1、此電纜通過搖表（兆歐表）測量B相電纜與凱之間短路，其它兩相正常。
          2、再用萬用表測量B相電纜與凱之間電阻大于150歐電阻，故判斷此B相電纜為高阻故障。
          3、先用低壓脈沖法對無故障相進行全長測量（長度為414米）；
          4、接著用高壓沖閃法找故障距離，故障點離始端很近（16米）；

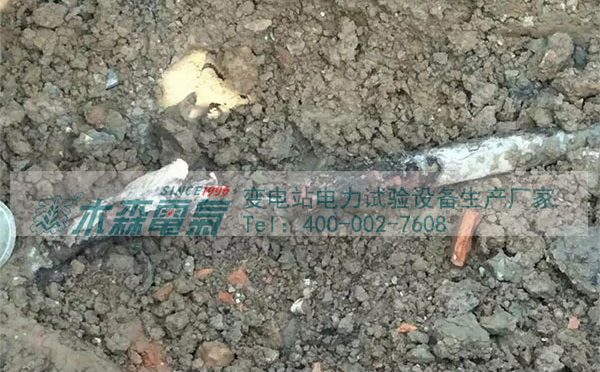

          5、由于電纜埋設路徑清楚，我們直接對故障電纜進行定點查找，很快在十幾米的拐彎處找到故障位置。（1號故障點，電纜故障檢測結束）

          2#故障點：
          在找到故障1的電纜的同時也發現故障2電纜，此電纜有明顯的傷痕（三相斷路故障），都是硬物刮傷造成。在對這個斷點進行特性測試（搖表測量），發現三相之間電阻為‘0’，則用萬用表判斷為高阻故障。用高壓沖閃法測試，1小時左右，完成2#故障點的定位確認。

          3#故障點:
          經檢測確認為高阻故障，采用高壓沖閃法測量，14:12，完成2#故障點的定位確認。
          總結：上面的3處故障電纜造成原因，均是機器挖掘施工造成的。所以嚴格依照國家安全施工規程要求建筑施非常重要，保障國家電網正常運行。
          木森電氣電纜故障測試儀山東菏經典案例，木森電氣于2018年3月14日，電纜故障檢測地址山東菏澤試驗成功，獲得客戶好評。
